门禁一体机、电插锁通用接线方式
发布时间：2022-10-18 11:13

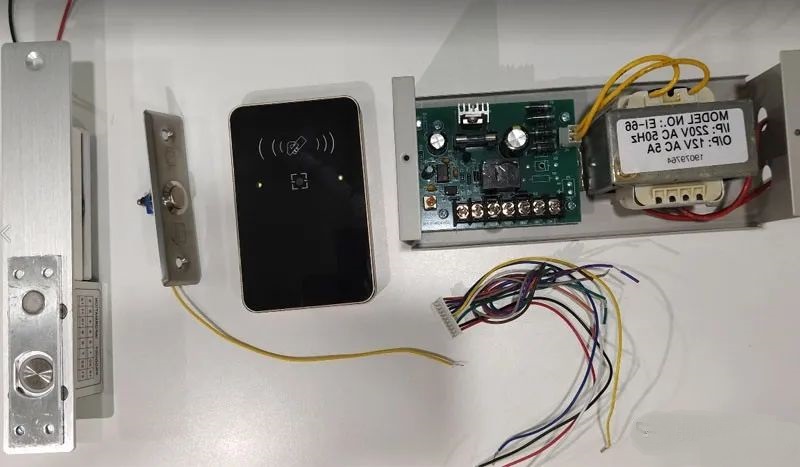

门禁电源一体机如何接线？电插锁如何接线？如何接入到门禁专用电源中， 门禁系统一般用到的器材有：一体机、门禁专用电源、电插锁、出门按钮、端子线。他们是如何接入到门禁电源中的呢？
在接线之前，要断点，所有接线不允许带电操作，先断电。
一：接门禁一体机|门禁设备
1、先接设备电源，将门禁一体机的10P(或8P)端子线的电源正级(红线)接到电源箱的12V，电源负极(黑线)接到电源箱的GND。
2、接开锁信号，将门禁一体机端子线的继电器公共端COM(白线)接到电源箱的GND，也就是说将COM与GND短接；继电器?？狽O(黄线)接到电源箱的PUSH，若电源箱有两个PUSH，则接到第一个PUSH，标识为PUSH1或PUSH2。
二、接电锁
电插锁与磁力锁线接都相同，电锁的红色线接到电源箱的NC，电锁的黑色线接到电源箱的GND。若电锁无红黑线则不区分正负极。
三：接出门按钮
将门禁设备的出门按钮IN1(蓝线)，接到出门按钮一端，出门按钮另一端，用一根单独的线接到GND。
出门按钮还有另一种接法：按钮端的线，不接扫码门禁设备，直接接到门禁电源的PUSH，另一端还是GND，此种接法的优势是：门禁设备拆卸后，使用按钮还能开门。出门按钮的接线，不区分正负极。
注意：门禁设备端子线，其它不使用的线，逐根用电工胶布包好。现在通电进行测试。
四：接网络

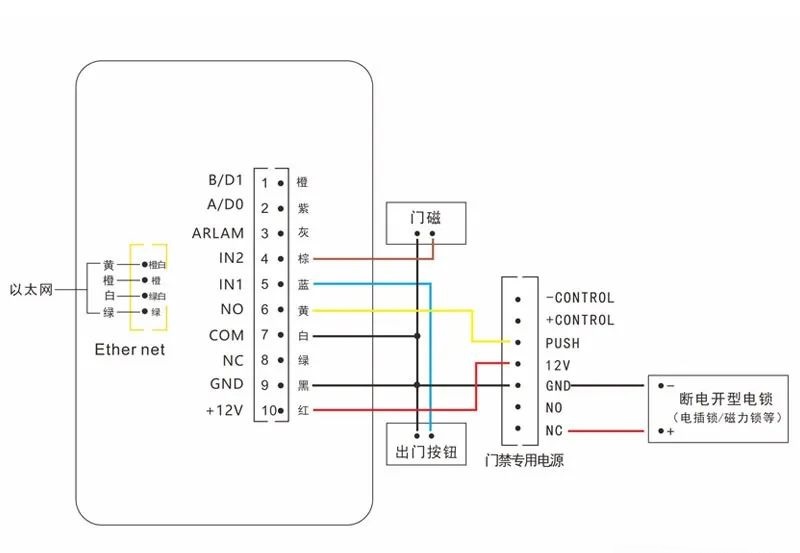

若门禁设备不需要网络则忽略这一步。将门禁设备四芯端子线按如图所示接好，端子插入设备。

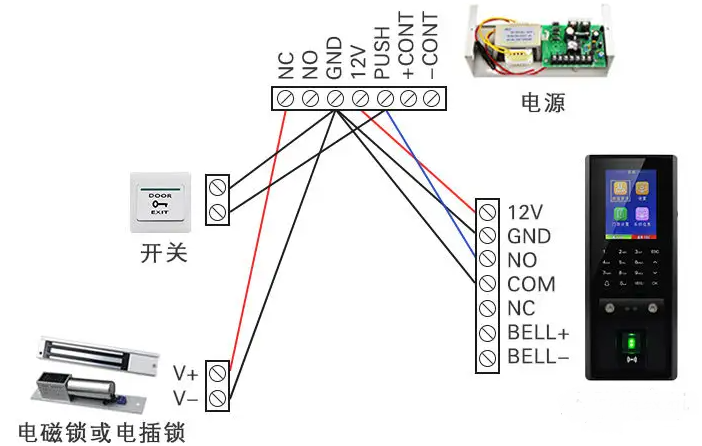

这里面重点说下，门禁一体机如何接入电源中：
一般是12v-12v、gnd-gnd、com-gnd、no-push ，也就是我们常说的
12接12V，负极(黑线）接gnd，公共端接（com)接gnd，?？╪o)接push，最后就是这张图：
信阳恒诺科技实业有限公司是一家资深的安防企业，公司成立于2014年，成立已来赢得了众多客户的青睐。专业承接各类弱电安防系统建设、弱电安防系统维护保养项目，经营丰富、技术精湛值得信赖与选择。公司秉承合作共赢的经营理念，合作热线：13937613136，欢迎垂询。
信阳装监控 罗山装监控 光山装监控 潢川装监控 固始装监控 商城装监控 新县装监控 息县装监控 淮滨装监控
信阳弱电施工 罗山弱电施工 光山弱电施工 潢川弱电施工 固始弱电施工 商城弱电施工 新县弱电施工 息县弱电施工 淮滨弱电施工
信阳装LED 罗山装LED 光山装LED 潢川装LED 固始装LED 商城装LED 新县装LED 息县装LED 淮滨装LED
信阳装门禁可视对讲 罗山装门禁可视对讲 光山装门禁可视对讲 潢川装门禁可视对讲 固始装门禁可视对讲 商城装门禁可视对讲 新县装门禁可视对讲 息县装门禁可视对讲 淮滨装门禁可视对讲
信阳装道闸 罗山装道闸 光山装道闸 潢川装道闸 固始装道闸 商城装道闸 新县装道闸 息县装道闸 淮滨装道闸

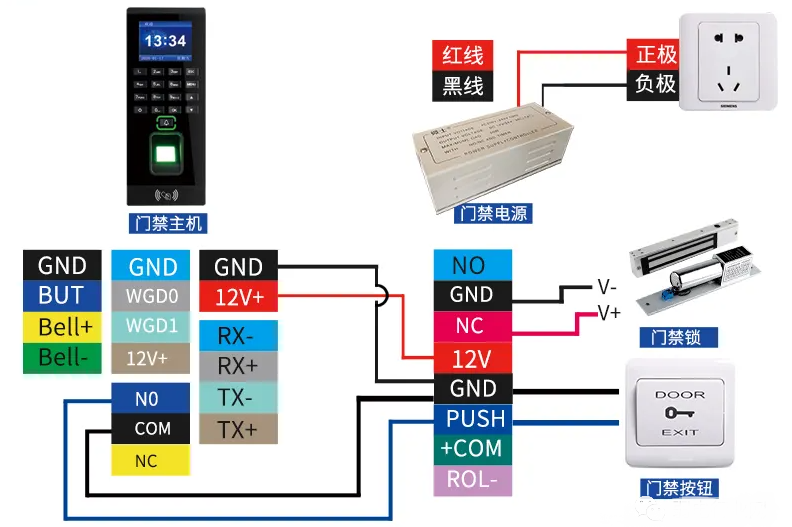

一、门禁各类设备如何接入到电源中
